دستگاه لمینت فلوت اتوماتیک با سرعت بالا
ویژگی های عملکرد
● این دستگاه می تواند ترکیبی از دو تخته راه راه و هر نوع ورق بالایی را با هم لمینت کند.این می تواند تخته دو لایه (مقوا + مقوا)، 3 لایه، 4 لایه، 5 لایه، 7 لایه و سایر محصولات تولید کند.
● نوع لمینیت: راه راه + راه راه + مقوا، راه راه + راه راه، راه راه + مقوا، مقوا + مقوا، مقوا + تخته خاکستری + مقوا و غیره.
● تشخیص خودکار کاغذ بالا و پایین، فناوری تصحیح سروو خودکار.کاغذ بالا را به طور خودکار ردیابی کنید و با کاغذ پایینی مطابقت دهید و دقت بالا باشد.
● قسمت تغذیه کاغذ پایینی از سیستم کنترل موتور سروو وارداتی، با تسمه مکش NITTA ژاپن و همراه با سیستم تغذیه لبه سربی استفاده می کند.
● قفسه چند منظوره کاغذ پایینی برای راه راه منحنی مناسب است.
● غلتک چسب فولادی ضد زنگ بزرگ (160 میلی متر) با آسیاب ریز آنیلوکس برای تضمین پوشش یکنواخت چسب حتی در حداقل مقدار چسب.
● پلت فرم بالابر با استفاده دوگانه، ما می توانیم از ساختار پیش انباشته برای فشار دادن کاغذ پیش شمع به داخل پلت فرم استفاده کنیم.همچنین می‌توانیم پشته کاغذ را مستقیماً به داخل سکو فشار دهیم.
● مواد پلی اتیلن ویژه بر روی سطح غلتک پوشش و غلتک فشار، چسب به طور خودکار رها می شود، تمیز کردن رایگان.
● از سیستم چسب گردشی برای کاهش هدررفت چسب و تثبیت اثر چسبندگی چسب استفاده کنید.
● تنظیم کل دستگاه با یک کلیک (فقط اندازه کاغذ را وارد کنید).
● نظارت تصویری.
مولفه های:
| مدل |
SFC1450 |
SFC1650 |
SFC1900 |
SFC2200 |
| حداکثر اندازه |
1500*15000 میلی متر |
1700*1700 میلی متر |
1900*1900 میلی متر |
2200*2100 میلی متر |
| حداقل اندازه |
360*380 میلی متر |
380 * 400 میلی متر |
450*450 میلی متر |
500*500 میلی متر |
| کاغذ بالا |
120-800 گرم |
120-800 گرم |
120-800 گرم |
120-800 گرم |
| کاغذ پایین |
300 گرم در متر - 10 میلی متر
مقوا و مقوا راه راه |
300 گرم در متر - 10 میلی متر
مقوا و مقوا راه راه |
300 گرم در متر - 10 میلی متر
مقوا و مقوا راه راه |
300 گرم در متر - 10 میلی متر
مقوا و مقوا راه راه |
| حداکثر سرعت |
150 متر در دقیقه |
150 متر در دقیقه |
150 متر در دقیقه |
150 متر در دقیقه |
| قدرت |
22 کیلووات |
25 کیلووات |
27 کیلووات |
30 کیلو وات |
| دقت استیک |
± 1.0 میلی متر |
± 1.0 میلی متر |
± 1.0 میلی متر |
± 1.0 میلی متر |
ویژگی های سازه ای:
◆ اتخاذ سیستم کنترل انتقال پیشرو در جهان، فقط باید تنظیم خودکار سیستم اندازه کاغذ را وارد کنید.
◆ اتصالات کامپیوتری با سرعت بالا، تا 12000 قطعه در ساعت.
◆ سر تامین هوا از نوع Chuanliu، با چهار مجموعه نازل جلو و چهار مجموعه نازل مکش.
◆ بلوک فیدا از مقوای کم پشته استفاده می‌کند، که می‌تواند کاغذ را روی پالت قرار دهد و می‌تواند پیش‌انباشته با کمک مسیر را نصب کند.
◆ از چندین مجموعه چشم برقی برای دانستن موقعیت پیشروی خط پایین استفاده کنید و موتور سروو را در دو طرف کاغذ چهره به طور مستقل بچرخانید تا تراز کاغذ بالا و پایین را جبران کند که دقیق و صاف است.
◆ سیستم کنترل الکترونیکی تمام عملکرد، با استفاده از رابط انسان و ماشین و نمایش مدل برنامه PLC، می تواند به طور خودکار شرایط عملیاتی و سوابق کاری را تشخیص دهد.
◆ سیستم تکمیل خودکار چسب می تواند به طور خودکار چسب از دست رفته را جبران کند و با بازیافت چسب همکاری کند.
معرفی شعبه:
1. تغذیه کاغذ پایین
از سیستم کنترل الکتریکی سروو موتور وارداتی با مکش NITTA ژاپن استفاده کنید
تسمه برای ساخت اینورتر قدرت مکش و تسمه توسط غلتک آب تمیز می شود.ثبت اختراع
فن آوری برای اطمینان از عملکرد ساده و روان راه راه و مقوا.
2. مکانیسم تغذیه ورق بالا
هم نازل بلند کردن کاغذ و هم نازل تغذیه فیدر اختصاصی خودکار سرعت بالا را می توان آزادانه تنظیم کرد تا با کاغذ نازک و ضخیم سازگار شود.همراه با پمپ بکر.اطمینان حاصل کنید که کاغذ تغذیه بالا سریع و روان اجرا می شود.
3. سیستم الکتریکی
مطابق با الزامات CE اروپا طراحی شده است، از پایداری ماشین، راندمان بالا و خرابی کم اطمینان می دهد.با استفاده از رابط انسان و ماشین و ترکیب PLC، تمام اطلاعات مانند هشدار، تشخیص خطا، خرابی و سرعت کار و غیره را در یک نگاه روی صفحه نمایش دهید.
4. PRE-STACK PART
سیستم پیش شمع با عملکرد از پیش تعیین شده را می توان به عنوان اندازه کاغذ از طریق صفحه لمسی تنظیم کرد و به طور خودکار جهت گیری کرد تا زمان تنظیم را به طور موثر کاهش دهد.
5. انتقال
تسمه سنکرون گیت همراه با بلبرینگ SKF به عنوان انتقال اصلی برای اطمینان از پایداری استفاده می شود.هر دو غلتک فشار، غلتک مرطوب کننده و مقدار چسب را می توان به راحتی توسط دسته با رمزگذار مکانیکی تنظیم کرد.
6.سیستم موقعیت یابی چپ به راست
7. سیستم موقعیت یابی و غلتک چسب
استفاده از مجموعه های متعدد حسگر فوتوالکتریک در موقعیت نسبی ورق های پایین،
صفحات بالایی را در دو طرف سروو موتور کنترل کنید تا عمل جبران مستقل انجام شود، به طوری که موقعیت دقیق کاغذ بالا و کاغذ پایین را انجام دهید.
غلتک فولادی ضد زنگ، هرگز زنگ نمی زند، پس از آسیاب باریک،
حداقل مقدار چسب روکش شده به طور مساوی را تضمین می کند.
غلتک پایین توسط غلتک آب تمیز می شود.
8. سیستم عملیاتی صفحه لمسی
کنترل متمرکز صفحه نمایش لمسی را به کار می گیرد، گفتگوی انسان و ماشین را با رابط انسان و ماشین با وضوح بالا درک می کند، و نظارت پویا در زمان واقعی عملکرد و خطا را درک می کند، و تنظیم و عیب یابی را راحت تر می کند.
9.سیستم تغذیه لبه پیشرو (اختیاری)
این سیستم برای گزینه ای است، بیشتر برای ورق های با اندازه بزرگ و ضخامت پایین مناسب است.
10. فیدر سروو بدون محور(اختیاری)
این سیستم برای انتخاب، مناسب تر برای ورق های بالا سایز بلند است.
11. سیستم مکش بزرگ برای کاغذ پایین(اختیاری)
این سیستم برای انتخاب، اگر محصولات شما با مقوا، تخته راه راه و 3 یا 5 لایه است.شما می توانید این سیستم را انتخاب کنید.
12.سیستم روغن کاری خودکار (اختیاری)
یاتاقان را به طور منظم روغن کاری کنید تا عمر مفید یاتاقان طولانی شود
13. نظارت تصویری (اختیاری)
این گزینه می تواند عملکرد دستگاه را کنترل کند، اپراتور نیازی به راه رفتن مکرر در اطراف دستگاه ندارد.

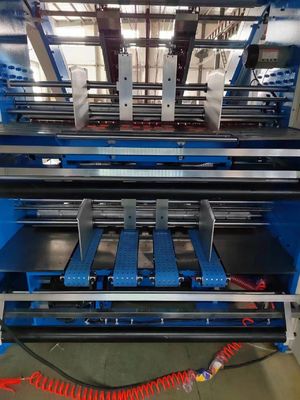

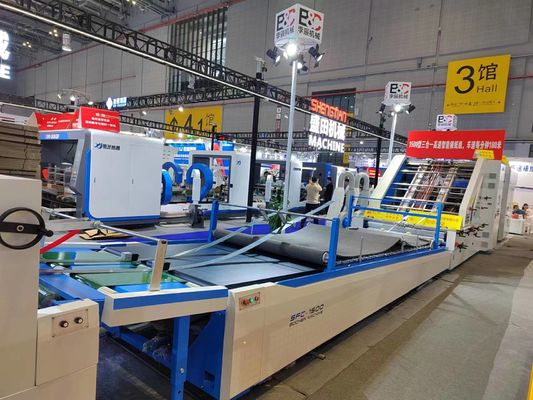

تصویر ماشین
