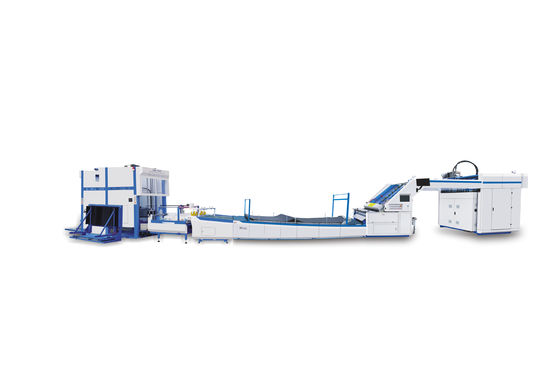

ماشین لامینینگ کارتونی با سرعت بالا GFHD 1500 200m/min

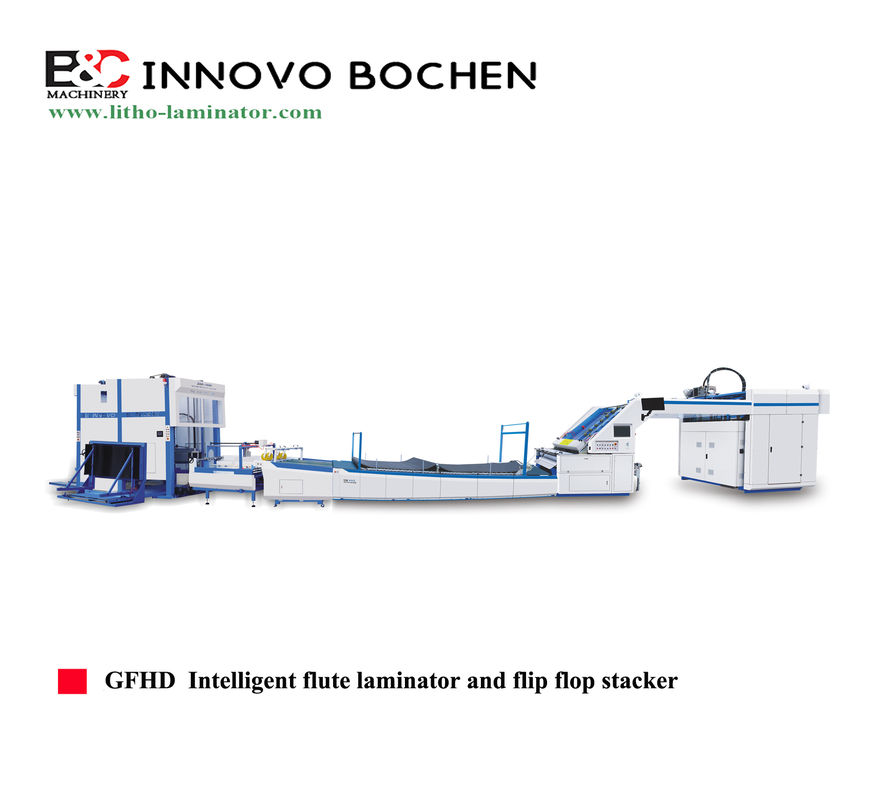

GFHD لامیناتور فلوت هوشمند و فلپ فلپ استاکر

GFH ماشین لامینینگ خودکار با سرعت بالا

خلاصه ماشين:

GFH آخرین نسل از ماشین لامینینگ خودکار با سرعت بالا است که توسط شرکت ما توسعه یافته است. کاغذ بالای این ماشین استفاده می کند که اصول چاپ آفست را تغذیه می کند.و اندازه گیری سمت کاغذ بالا، اندازه گیری سمت حرکت و اصل ردیابی و اصلاح سطح کاغذ سرو را اتخاذ می کند.. و کاغذ پایین استفاده از دو سیستم لبه سرب، بدون رولر فشار، استفاده از مکش جریان بالا برای تغذیه کاغذ، بدون فشار بر روی کاغذ. آن را می تواند بهترین برای حفظ نوع صفحه اصلی.می تونه به طور خودکار ارتفاع کاغذ موج دار رو تشخیص بده، به طور خودکار شکاف بین رول ها را تنظیم می کند، به طور خودکار مقدار چسب را تنظیم می کند و لازم نیست که رول لامینر تمیز شود.حداکثر سرعت لایه بندی می تواند به 200 متر در دقیقه برسد (24سرعت بالا، کارایی بالا و دقت بالا انتخاب ایده آل شما هستند.

ویژگی های عملکرد:

1صفحه بالا تغذیه همپوشانی + اصلاح بدون توقف، سرعت بالا بدون از دست دادن دقت. سرعت می تواند به 180 متر / دقیقه برسد.

2. ورق پایین سیستم تغذیه لبه سرب و تغذیه جذب جذب جریان بالا. کاغذ پایین به طور مستقیم به رول چسب وارد می شود (بدون فشار توسط رول،که سفتی کاغذ موج دار را از بین نمی برد)، اطمینان از مقاومت فشار کاغذ موج دار و کاهش مقدار چسب 30٪ که نه تنها صرفه جویی در هزینه، بلکه همچنین حل پدیده از آدامس بیش از حد.

3. رول فشار جلو ساخته شده از مواد جدید polifluoroethylene، که آزاد به شستن، و سپس کاهش نیروی کار اپراتور است.

4. کل ماشین بدون دسته، تنظیم الکتریکی، ضخامت تشخیص اتوماتیک، کاهش قدرت کار تک سفارش، و افزایش زمان کار موثر.

5. از آنجا که ماشین استفاده می کند تغذیه همپوشانی، هیچ تعدیل شکاف بدون توقف، بنابراین خروجی واحد زمان افزایش یافته توسط 50٪، که به شدت کاهش مصرف برق از واحد زمان،و واقعاً باعث افزایش تولید و صرفه جویی در انرژی شد..

6. سیستم تراز ورق بالا را برای اطمینان از دقت بالا اتخاذ می کند. حالت تغذیه می تواند از نوع ورق همپوشانی یا ورق جداسازی انتخاب شود.

7. طراحی دیجیتال تنظیم خودکار حجم چسب را درک می کند. تنظیم خودکار شکاف رول چسب (به طور خودکار با توجه به ضخامت ورق پایین).

8طراحی رول بزرگ استیل ضد زنگ (قطر 160 میلی متر) پایدار و با کارایی بالا است، پوشش به طور مساوی و ذخیره حجم چسب.

9. تشخیص خودکار کاغذ بالا و پایین ، فناوری اصلاح سرو اتوماتیک. کاغذ بالا را به طور خودکار ردیابی و متناسب با کاغذ پایین کنید و دقت آن بالا است.

10. پلتفرم بلند کردن دوگانه استفاده، ما می توانیم از ساختار پیش از استایل برای فشار دادن پیش از استایل کاغذ به پلتفرم استفاده کنیم. ما همچنین می توانیم استایل کاغذ را مستقیماً به پلتفرم فشار دهیم.

11. قفسه چند منظوره کاغذ پایین مناسب برای منحنی موج دار است.

12استفاده از یک سیستم چسب گردش برای کاهش از دست دادن چسب و ثبات اثر چسب چسب.

13. یک کلیک تنظیم کل ماشین (فقط وارد اندازه کاغذ).

14. عملکرد حافظه سفارش، یک کلیک برای انتقال سفارش قبلی، آسان و سریع

15-مراقبت ویدئویی.

16مجموعاً 9 سرو

مشخصات:

مقدمه شعبه:
1.تغذيه با کاغذ پايين

سیستم تغذیه لبه سرب. هیچ ساختار فشار تغذیه نمی تواند به لوله نوری آسیب برساند و مقاومت فشار لوله را افزایش دهد.چرخ ها از یک طرفه استفاده می کنند (کاهش لباس چرخ های لاستیکی). چرخ های لاستیکی گسترده تضمین می کنند که E، F، و G موج دار تغییر شکل نمی دهد. همچنین می تواند بیش از 400gm از کارتون یا صفحه خاکستری را اجرا کند.

2.مکانیسم تغذیه ورق بالا

مجهز به سرعت بالا تغذیه بدون شاخه، و با هم با پمپ خلاء Becker. جلو و عقب تغذیه توسط موتور سرو کنترل می شود. پس از اندازه ورق ورودی،به طور خودکار قرار داده خواهد شد. حالت تغذیه می تواند نوع ورق همپوشانی یا ورق جداسازی را انتخاب کند. سیستم تراز ورق بالا را برای اطمینان از دقت بالا اتخاذ می کند.

3.سیستم الکتریکی

به طور عمده با استفاده از سیستم الکتریکی زیمنس برای اطمینان از ثبات ماشین، کارایی بالا و شکست کم. با استفاده از رابط انسان-ماشین و ترکیب PLC، نمایش تمام اطلاعات در صفحه نمایش.

عملکرد حافظه سفارش، یک کلیک برای انتقال سفارش قبلی، آسان و سریع.

4.قسمت قبل از انبار

پیش از انباشت انباشت کاغذ در شرایط بدون توقف، بهبود بهره وری.
عرض پیش بسته توسط موتور کنترل می شود، اندازه کاغذ به طور خودکار قرار می گیرد.ما می توانیم از ساختار پیش از استاکر استفاده کنیم تا پیش از انبار کاغذ را به بستر فشار دهیمما همچنین می توانیم کاغذ را مستقیماً به روی پلتفرم فشار دهیم و پلتفرم را می توان بر اساس وضعیت واقعی پلتفرم تنظیم کرد.

5.سیستم موقعیت دهی و رول گلو

مجهز به سنسورها و موتور سرو، کنترل ورق بالا برای انجام اقدامات جبران مستقل برای اطمینان از دقت بالا.طراحی رول بزرگ آنیلکس فولاد ضد زنگ (قطر 160 میلی متر) پایدار و کارآمد است، به طور مساوی پوشش دهید و چسب را ذخیره کنید.

طراحی دیجیتال تنظیم خودکار حجم چسب را درک می کند. تنظیم خودکار شکاف رول چسب (به طور خودکار با توجه به ضخامت ورق پایین).

6.سیستم روان کننده اتوماتیک

برای افزایش عمر کار و صرفه جویی در هزینه ها، به طور منظم قرار دهید.

7.سيستم تغذيه برگهاي بزرگ پشتيبان

تغذيه برگهاي همپوشان، سرعت سريعتر و ثابت تر و مناسب تر براي کاغذ نازک

• طراحي جديد رولر فشار

مواد جدید پلی فلورو اتیلن برای رول فشار، که آزاد به شستن و پاک کردن، و سپس کاهش نیروی کار اپراتور است.

• سیستم اندازه گیری

استفاده از دستگاه اندازه گیری ضخامت با دقت بالا با یک موتور سرو.

• بدون سیستم فشار

بدون رولر فشار، استفاده از سیستم جذب جریان بالا، می تواند سفتی اصلی تخته را حفظ کند.

• سیستم اصلاح پل ورق بالا.

.

اين سيستم براي تغذيه ورق هاي بالايي در قسمت پل است، مي تونه ورق هاي بالايي رو هم تراز کنه تا دقت کاغذ رو ارتقا بده

• واحد بلند کردن هیدرولیک

سیستم بلند کردن هیدرولیکی را اتخاذ کنید. وقتی دکمه را فشار می دهید، بلند می شود. تمیز کردن رول چسب آسان است.

• کنترل جدا شدن رولر گلو

استفاده از یک موتور جداگانه برای کنترل رولر چسب، زمانی که ماشین نیاز به متوقف شدن، رولر چسب متوقف نمی شود. آن را می تواند چسب به خوبی نگه دارید، نه بیش از حد. سپس برای صرفه جویی در چسب

• سیستم مدیریت سفارش

عملکرد حافظه سفارش. ماشین می تواند سوابق سفارش قبلی را ذخیره کند. هنگامی که می خواهید کار قبلی را انجام دهید. فقط سفارش قبلی را تحریک کنید، ماشین به طور خودکار به این داده های سفارش تنظیم می شود.

• سیستم تشخیص ورق های دوگانه کاغذ

اين سيستم مي تونه کاغذ رو در حال اجرا تشخیص بده تا از تغذيه دو صفحه در عين زمان جلوگیری کنه.

لیست برخی از قسمت ها

ماشین چرخ دار زد

معرفی محصول

ماشین انبار یک محصول ملحق به ماشین لامین کردن فلوت است که شامل یک میز کاغذی آهسته، یک میز کاغذی، یک میز چرخدار و یک میز دریافت کننده کاغذ است.کاغذ از طریق میز تغذیه آهسته به واحد کاغذ کریپ متصل می شود.، و کاغذ در یک توده کاغذ انباشته می شود و سپس به میز چرخش ارسال می شود،و مکانیسم چرخش توده کاغذ در میز چرخش برای چرخش توده کاغذ یک بار و چرخش آن به میز چرخش استفاده می شود.

قسمت بالا توسط مکانیسم حمل کمربند به مکانیسم جداسازی کاغذ وارد می شود و سپس به بالای میز دریافت کننده وارد می شود.کاغذ روی پالت میز دریافت کننده ریخته می شود، به این ترتیب به شمارش کامل خودکار کاغذ، چرخش کاغذ و انبار کاغذ دست پیدا می کند.آن را از مزایای صاف کردن و قرار دادن کاغذ و به شدت کاهش نیاز به نیروی انسانی و به طور موثر بهبود بهره وری از تحویل کاغذ، کاهش شدت تحویل دستی.

ویژگی های عملکرد
A. پالت می تواند به طور خودکار به ماشین فشار داده شود.
ب. دستگاه لامین کردن فلوت با سرعت 12000 پی سی در ساعت
C. حالت Flip را می توان تغییر داد تا از خم شدن کاغذ جلوگیری شود.
D. عملکرد جمع آوری بدون توقف برای بهبود بهره وری تولید.
E. کاهش کار و کاهش شدت کار.
F. کاغذ می تواند به آرامی به هم بچسبد و به صورت انبوه جمع شود.
ماشین G می تونه با ماشین لامین کردن فلوت تولید کننده های مختلف مطابقت داشته باشه.
H. کاغذ می تونه از پشت یا سمت بیرون بیاد
I. تنظیم یک کلیک (فقط اندازه کاغذ را وارد کنید).
ج. نظارت تصویری (اختیاری)
پارامترها:

معرفی شعبه

1واحد جدا کننده

این بخش دارای یک عملکرد شتاب دهنده برای جدا کردن سریع ورق ها است. در عین حال، اپراتورها می توانند محصولات ناقص را انتخاب کنند.
2کنت و استاکر

این قسمت می تواند کاغذ را به آرامی لمس کند و آن را ارسال کند. ارتفاع استایل کاغذ را می توان با موقعیت سنسور تنظیم کرد.

3. دستگاه چرخش

این بخش می تواند کاغذ را به میز تحویل ارسال کند و عملکرد این بخش توسط یک موتور سرو کنترل می شود. علاوه بر این، ما همچنین می توانیم حالت فلپ را در صفحه تنظیم کنیم.

4میز تحویل

این بخش می تواند کاغذ را به آرامی لمس کند و آن را به یک توده کاغذ اضافه کند. این دارای عملکرد تحویل بدون توقف است.
5صفحه لمسی

ما می توانیم اندازه کاغذ را در اینجا تنظیم کنیم، جهت گیری به طور خودکار تنظیم می شود.

گزینه ها:
1. خروج اتوماتيك

این دستگاه رولر کف می تونه به طور اتوماتیک کاغذ رو به هم بزنه.

2. بارگذاری سینی اتوماتیک

این دستگاه به طور خودکار سینی را به داخل ماشین فشار می دهد تا کار آن آسان باشد.
