دستگاه لایه کشی پیشرفته ورق به ورق برای کاغذ لوله دار با تصحیح خودکار و کنترل سرو با سرعت 160 متر در دقیقه

     دستگاه لایه کشی پیشرفته ورق به ورق برای کاغذ لوله دار با تصحیح خودکار و کنترل سرو با سرعت 160 متر در دقیقه
ویژگی های عملکرد

● این ماشین می تواند ترکیبی از دو صفحه نوری و هر نوع ورق بالا را با هم لایه بندی کند. می تواند دو لایه (کارتون + کارتون) ، 3ply، 4ply، 5ply، 7ply و سایر محصولات را تولید کند.

● نوع لایه بندی: لوله + لوله + کارتونی، لوله + لوله، لوله + کارتونی، کارتونی + کارتونی، کارتونی + کارتونی خاکستری + کارتونی و غیره

● تشخیص خودکار کاغذ بالا و پایین، فناوری اصلاح سرو اتوماتیک. کاغذ بالا را به طور خودکار ردیابی و متناسب با کاغذ پایین کنید و دقت بالا است.

● بخش تغذیه کاغذ پایین استفاده از سیستم کنترل موتور سرو وارداتی، با کمربند مکش ژاپن NITTA و همراه با سیستم تغذیه لبه سرب.


● قفسه های چند منظوره کاغذ پایین مناسب برای کاغذ موج دار منحنی هستند.

● رولر چسب بزرگ از فولاد ضد زنگ (۱۶۰ میلی متر) با خرد کردن خوب آنیلوکس برای تضمین پوشش چسب حتی در مقدار حداقل چسب.

● پلت فرم بلند کردن دوگانه استفاده، ما می توانیم از ساختار پیش از استایل برای فشار دادن پیش از استایل کاغذ به پلت فرم استفاده کنیم. ما همچنین می توانیم استایل کاغذ را مستقیماً به پلت فرم فشار دهیم.

● مواد خاص پلی اتیلن در سطح رول پوشش و رول فشار، چسب به طور خودکار از بین می رود، بدون پاک کردن.

● برای کاهش از دست دادن چسب و تثبیت اثر چسب، از یک سیستم چسب گردش استفاده کنید.

● تنظیم کل دستگاه با یک کلیک (فقط اندازه کاغذ را وارد کنید).

● نظارت تصویری.

پارامترها:




ویژگی های ساختاری:
◆ استفاده از سیستم کنترل انتقال پیشرو در جهان، تنها نیاز به ورودی سیستم تنظیم خودکار به اندازه کاغذ است.

◆ نصب سریع کامپیوتری، تا ۱۲۰۰۰ قطعه در ساعت

◆ سر تزریق هوا از نوع Chuanliu، با چهار مجموعه از نوزل های جلو و چهار مجموعه از نوزل های مکش

◆ فیدا بلوک از کارتونی کم استایل استفاده می کند که می تواند کاغذ را روی پالت قرار دهد و می تواند یک پیش استایل با کمک ردیاب نصب کند

◆ استفاده از چندین مجموعه از چشم های الکتریکی برای دانستن موقعیت پیشروی خط پایین،و موتور سرو در هر دو طرف از کاغذ صورت به طور مستقل به چرخش برای جبران تراز کاغذ بالا و پایین، که دقیق و صاف است.

◆ سیستم کنترل الکترونیکی با عملکرد کامل، با استفاده از رابط انسان-ماشین و نمایش مدل برنامه PLC، می تواند به طور خودکار شرایط عملیاتی و سوابق کار را تشخیص دهد.

◆ سیستم بازپرداخت خودکار چسب می تواند به طور خودکار چسب از دست رفته را جبران کند و با بازیافت چسب همکاری کند.



مقدمه شعبه:
1غذا دادن با کاغذ پایین


از سيستم تغذيه دو لبه سرب استفاده کنيد. مي تونه تغذيه ورق پايين رو راحت تر نگه داره. و ميتونه تغذيه كارتون رو هم انجام بده.


2. مکانیسم تغذیه ورق بالا

هر دو بلند کردن کاغذ و نوزل تغذیه از سرعت بالا خودکار اختصاص داده شده feedr می تواند به طور آزاد تنظیم شود به هر دو کاغذ نازک و ضخیم سازگار است.اطمینان حاصل کنید که کاغذ تغذیه بالا سریع و بدون مشکل اجرا می شود.


3سیستم برق

طراحی شده با توجه به الزامات CE اروپا، اطمینان از ثبات ماشین، بهره وری بالا و شکست کم. با استفاده از رابط انسان-ماشین و ترکیب PLC، نمایش تمام اطلاعات،مانند هشدار، تشخیص خطا، خرابی، و سرعت عملیاتی، و غیره در صفحه نمایش در یک نگاه.


4. قسمت قبل از انبار

سیستم پیش بسته با عملکرد پیش تنظیم شده می تواند به عنوان اندازه کاغذ از طریق صفحه لمسی تنظیم شود و به طور خودکار جهت گیری شود تا زمان تنظیم را به طور موثر کاهش دهد.



5. انتقال

برای اطمینان از ثبات، کمربند همگام در کنار حامل SKF به عنوان انتقال اصلی پذیرفته شده است.مقدار رولر خنک کننده و چسب را می توان به راحتی با دستگیره با رمزگذاری مکانیکی تنظیم کرد.

6.سیستم موقعیت گذاری چپ-راست




7. سیستم موقعیت دهی و رولر چسب


استفاده از چند مجموعه سنسور فوتو الکتریکی در موقعیت نسبی صفحات پایین،
کنترل ورق های بالا در هر دو طرف موتور سرو برای انجام اقدامات جبران مستقل، به طوری که موقعیت دقیق کاغذ بالا و کاغذ پایین.
رولر فولاد ضد زنگ، هرگز زنگ نميزنه، بعد از خرد کردن باریک
حداقل مقدار گلو پوشش داده شده به طور مساوی تضمین شده است.
رولر پایین باید با رولر آب تمیز شود.


8. سيستم کار با صفحه لمسي


کنترل مرکزی صفحه لمسی را اتخاذ می کند، گفتگوی انسان-ماشین را با رابط کاربری انسان-ماشین با وضوح بالا درک می کند،و تحقق نظارت در زمان واقعی پویا از عملیات و خطا، که آن را راحت تر برای تنظیم و رفع مشکل



9. سیستم تغذیه ی لاینینگ (OPPTIONAL)


اين سيستم براي اختيار است، مناسب تر برای سايز بزرگ و صفحات پايين ضخيم است.


10. سروا فیدر بدون شفت(اختیاری)


اين سيستم براي اختيار است، مناسب تر براي ورق هاي بلند اندازه است.

11. سیستم مکش بزرگ برای کاغذ پایین(اختیاری)


اين سيستم براي انتخاب است، اگر محصولات شما با كارتون، كارتون موج دار، و 3 يا 5 لايه. شما می توانید این سيستم را انتخاب کنید.


12سیستم روان کننده اتوماتیک (اختیاری)


روان کننده را به طور منظم برای افزایش عمر کار برقی روغن کنید


13. نظارت تصویری ((اختیاری)


این گزینه می تواند ماشین را کنترل کند، اپراتور نیازی به پیاده روی مکرر در ماشین ندارد.

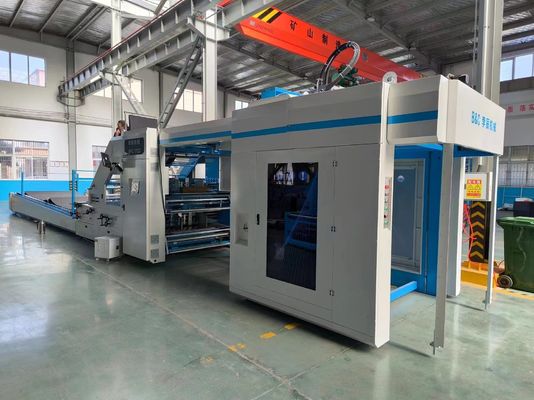

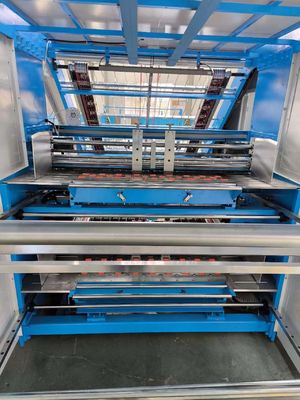

تصویر ماشین
