جزئیات محصول:
|
| کاغذ حداکثر اندازه: | 1500*1500 میلی متر | حداقل اندازه کاغذ: | 360*380 میلی متر |
|---|---|---|---|
| ضخامت ورق بالایی: | 150-800 گرم | پس از فروش: | پشتیبانی آنلاین |
| برجسته: | دستگاه لمینتگر فلوت با سرعت 20 کیلو وات,دستگاه لمیناتور فلوت کاغذی 1500 * 1500 میلی متر,دستگاه لمینت فلوت CE برای کاغذ |
||
کاغذ بالایی توسط فیدر کاغذ فوقانی فرستاده می شود و برای تشخیص به آشکارساز شروع مکانیسم موقعیت یابی ارسال می شود.سپس کاغذ پایین فرستاده می شود.پس از اینکه کاغذ پایین با چسب روی چرخ چسب پوشانده شد، کاغذ بالا و کاغذ پایین به ترتیب به کاغذ منتقل می شوند آشکارسازهای سنکرون در هر دو طرف، پس از تشخیص، کنترل کننده مقدار خطای کاغذ و کاغذ پایین را محاسبه می کند. و دستگاه جبران سروو در دو طرف کاغذ، کاغذ را به یک موقعیت از پیش تعیین شده برای اتصال جبران می کند و سپس انتقال را تحت فشار قرار می دهد.دستگاه کاغذ را فشار داده و برای جمع آوری محصول نهایی به دستگاه تحویل می رساند.
تابع:
کاغذ را می توان با مقوا لمینیت کرد تا استحکام و ضخامت مواد یا جلوه های ویژه را افزایش دهد.پس از برش قالب، می توان از آن برای بسته بندی جعبه، بیلبورد و سایر اهداف استفاده کرد.
مولفه های

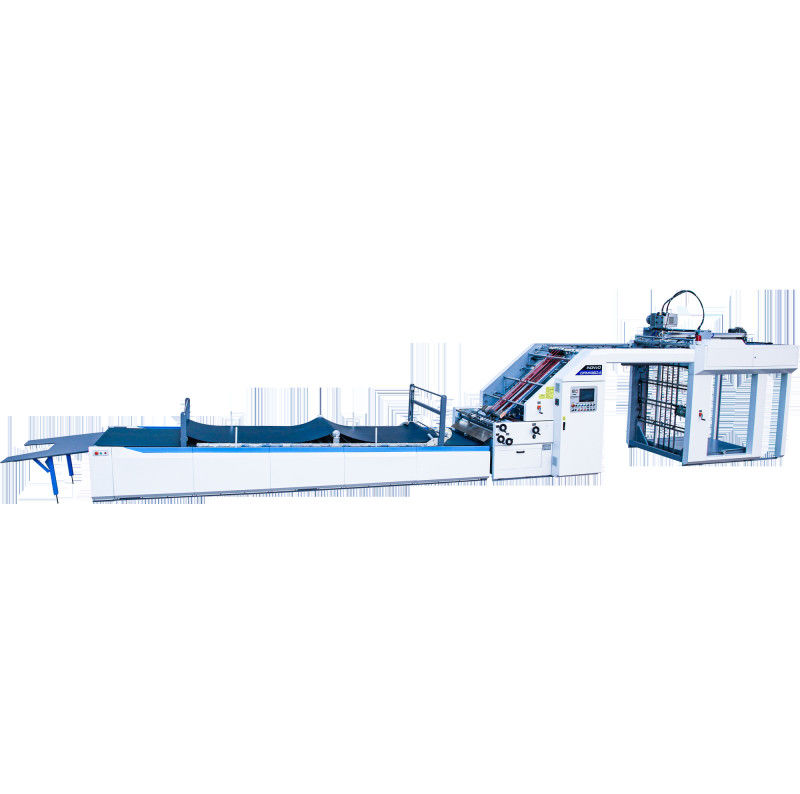

| مدل | GFM1500-A | GFM1700-A | GFM1900-A | GFM2200-A |
| حداکثر اندازه | 1500*1500 میلی متر | 1700*700 میلی متر | 1900*1900 میلی متر | 2200*2100 میلی متر |
| حداقل اندازه | 380*380 میلی متر | 360 * 400 میلی متر | 500*500 میلی متر | 500*500 میلی متر |
| کاغذ بالا | 150-800 گرم در متر | 150-800 گرم در متر | 150-800 گرم در متر | 150-800 گرم در متر |
| کاغذ پایین | 300 گرم در متر - 10 میلی متر | 300 گرم در متر - 10 میلی متر | 300 گرم در متر - 10 میلی متر | 300 گرم در متر - 10 میلی متر |
| 160 متر در دقیقه | 160 متر در دقیقه | 160 متر در دقیقه | 160 متر در دقیقه | |
| حداکثر سرعت | 12000 عدد در ساعت | 12000 عدد در ساعت | 12000 عدد در ساعت | 12000 عدد در ساعت |
| قدرت | 20 کیلووات | 20 کیلووات | 22 کیلووات | 22 کیلووات |
| دقت | ± 1 میلی متر | ± 1 میلی متر | ± 1 میلی متر | ± 1 میلی متر |
مواد قابل اجرا:
کاغذ بالا --- 120 ~ 800 گرم در متر کاغذ
کاغذ پایین --- ≤10mm تخته موجدار ABCDEF ≥300gm
چسب - چسب نشاسته ذرت، چسب سفید و غیره، مقدار PH بین 6 تا 8
ویژگی های سازه ای:
با اتخاذ سیستم کنترل انتقال پیشرو در جهان، فقط باید تنظیم خودکار سیستم اندازه کاغذ را وارد کنید.
اتصالات کامپیوتری با سرعت بالا تا 150 متر در دقیقه.
فیدر با سرعت بالا، با چهار مجموعه نازل جلو و چهار مجموعه نازل مکش.
Feed Block از مقوای کم پشته استفاده می‌کند که می‌تواند کاغذ را روی پالت قرار دهد و می‌تواند پیش‌انباشته با کمک مسیر را نصب کند.
برای اطلاع از موقعیت پیشروی خط پایین، از چندین مجموعه چشم برقی استفاده کنید و موتور سروو را در دو طرف کاغذ چهره به طور مستقل بچرخانید تا تراز کاغذ بالا و پایین را جبران کند، که دقیق و صاف است.
سیستم کنترل الکترونیکی تمام عملکرد، با استفاده از رابط انسان و ماشین و نمایش مدل برنامه PLC، می تواند به طور خودکار شرایط عملیاتی و سوابق کاری را تشخیص دهد.
سیستم تکمیل خودکار چسب می تواند به طور خودکار چسب از دست رفته را جبران کند و با بازیافت چسب همکاری کند.
امکانات
1.تغذیه ورق پایین
از سیستم کنترل موتور سروو وارداتی، با تسمه مکش NITTA ژاپن و دمنده هوای بزرگ برای اطمینان از تغذیه روان 2 لایه، 3 لایه، 4 لایه، 5 لایه و مقوا استفاده کنید.
2. مکانیسم تغذیه ورق بالا
هم نازل بلند کردن کاغذ و هم نازل تغذیه فیدر اختصاصی خودکار سرعت بالا را می توان آزادانه تنظیم کرد تا با کاغذ نازک و ضخیم سازگار شود.همراه با پمپ بکر، اطمینان حاصل کنید که کاغذ تغذیه بالایی سریع و روان کار می کند.

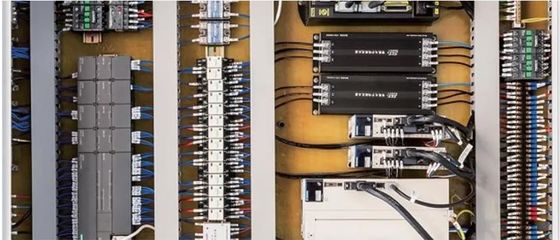

3. سیستم الکتریکی
طراحی و استفاده از کنترل کننده حرکت پارکر USA به همراه سیستم سروو Yaskawa و اینورتر، زیمنس PLC برای اطمینان از کارکرد ماشین در حداکثر.سرعت و دقت به عنوان عملکرد برتر و پایداری در حال اجرا.
4.PRE-STACK PART
سیستم پیش شمع با عملکرد از پیش تعیین شده را می توان به عنوان اندازه کاغذ از طریق صفحه لمسی تنظیم کرد و به طور خودکار جهت گیری کرد تا زمان تنظیم را به طور موثر کاهش دهد.
5. سیستم انتقال
تسمه سنکرون گیت همراه با بلبرینگ SKF به عنوان انتقال اصلی برای اطمینان از پایداری استفاده می شود.هر دو غلتک فشار، غلتک مرطوب کننده و مقدار چسب را می توان به راحتی توسط دسته با رمزگذار مکانیکی تنظیم کرد.
6. سیستم موقعیت یابی و غلتک چسب
فوتوسل همراه با ماژول Dynamic Parker و سیستم سروو Yaskawa دقت جهت گیری کاغذ بالا و پایین را تضمین می کند.غلتک چسب فولادی ضد زنگ با سنگ زنی آنیلوکس خوب برای تضمین پوشش یکنواخت چسب حتی در کمترین زمان.مقدار چسب
7.غلتک چسب:
غلتک فولادی ضد زنگ، هرگز زنگ نمی زند، پس از سنگ زنی باریک، حداقل مقدار چسب را به طور یکنواخت تضمین می کند.غلتک پایین توسط غلتک آب تمیز می شود.
8.سیستم تغذیه لبه پیشرو (گزینه)
این سیستم برای انتخاب، مناسب تر برای ورق های با اندازه بزرگ و ضخیم پایین است.
گزینه ها:
1.سیستم تغذیه لبه پیشرو
لبه سرب تضمین می کند که تخته راه راه ضخیم مانند 5 یا 7 لایه حتی در شرایط بسیار پخت به نرمی اجرا می شود.
2. SERVO FEEDER بدون محور
تغذیه کننده سرو بدون شفت برای ورق های طولانی در حرکت انعطاف پذیر استفاده می شود.
