جزئیات محصول:
|
صنایع قابل اجرا:: | کارخانه تولید | نوع محصول دستگاه: | لمینت لیتو کاغذی |
---|---|---|---|
مکان نمایشگاه: | نه | نوع پردازش: | لمینت ورق به ورق |
ابعاد (L*W*H): | 1200*230*200 سانتی متر | ظرفیت تولید: | 30 ست در ماه |
برجسته: | دستگاه لمینیت مقوایی کاغذ راه راه,دستگاه لمینت مقوای اتوماتیک با سرعت بالا,لمینت مقوایی 1650 میلی متر |
دستگاه لمینت کاغذ فلوت اتوماتیک مقوا تخته راه راه
1. توضیحات محصول
1.1 عملکرد:
کاغذ را می توان با مقوا لمینیت کرد تا استحکام و ضخامت مواد یا جلوه های ویژه را افزایش دهد.پس از برش قالب، می توان از آن برای بسته بندی جعبه، بیلبورد و سایر اهداف استفاده کرد.
1.2 ساختار:
الف. تغذیه کننده کاغذ بالایی: می تواند پشته های کاغذ 120-800 گرمی را از بالا ارسال کند.
B. خوراک پایین: می تواند مقوای 0.5 ~ 10 میلی متری را از پایین ارسال کند.
ج. مکانیسم چسباندن: آب چسب را می توان روی کاغذ تغذیه شده اعمال کرد.
د. سازمان تنظیم مقررات - متناسب با دو کاغذ با توجه به تلرانس های تنظیم شده.
ه- نقاله تحت فشار ... کاغذ ضمیمه را فشار داده و به قسمت تحویل می رساند.
1.3 اصول:
کاغذ بالایی توسط فیدر کاغذ فوقانی فرستاده می شود و برای تشخیص به آشکارساز شروع مکانیسم موقعیت یابی ارسال می شود.سپس کاغذ پایین فرستاده می شود.پس از اینکه کاغذ پایین با چسب روی چرخ چسب پوشانده شد، کاغذ بالا و کاغذ پایین به ترتیب به کاغذ منتقل می شوند آشکارسازهای سنکرون در هر دو طرف، پس از تشخیص، کنترل کننده مقدار خطای کاغذ و کاغذ پایین را محاسبه می کند. و دستگاه جبران سروو در دو طرف کاغذ، کاغذ را به یک موقعیت از پیش تعیین شده برای اتصال جبران می کند و سپس انتقال را تحت فشار قرار می دهد.دستگاه کاغذ را فشار داده و برای جمع آوری محصول نهایی به دستگاه تحویل می رساند.
1.4 مواد قابل اجرا:
کاغذ چسباندن --- کاغذ نازک 180 ~ 800 گرم در متر، مقوا.
کاغذ پایین --- 0.5 ~ 10 متر بر متر مقوا، مقوا یک طرفه، کاغذ راه راه چند لایه، تخته مروارید، تخته لانه زنبوری، تخته پلی استایرن.
چسب - رزین و غیره، مقدار PH بین 6 تا 8، می تواند روی چسب اعمال شود.
مولفه های:
مدل | ZGFM1450 | ZGFM1650 | ZGFM1900 | ZGFM-2200 |
حداکثر اندازه | 1500*15000 میلی متر | 1700*1700 میلی متر | 1900*1900 میلی متر | 2200*2100 میلی متر |
حداقل اندازه | 360*380 میلی متر | 380 * 400 میلی متر | 450*450 میلی متر | 500*500 میلی متر |
کاغذ بالا | 120-800 گرم | 120-800 گرم | 120-800 گرم | 120-800 گرم |
کاغذ پایین | 300 گرم در متر - 10 میلی متر مقوا و مقوا راه راه |
300 گرم در متر - 10 میلی متر مقوا و مقوا راه راه |
300 گرم در متر - 10 میلی متر مقوا و مقوا راه راه |
300 گرم در متر - 10 میلی متر مقوا و مقوا راه راه |
حداکثر سرعت | 150 متر در دقیقه | 150 متر در دقیقه | 150 متر در دقیقه | 150 متر در دقیقه |
قدرت | 22 کیلووات | 25 کیلووات | 27 کیلو وات | 30 کیلو وات |
دقت استیک | ± 1.0 میلی متر | ± 1.0 میلی متر | ± 1.0 میلی متر | ± 1.0 میلی متر |
ویژگی های سازه ای:
◆ اتخاذ سیستم کنترل انتقال پیشرو در جهان، فقط باید تنظیم خودکار سیستم اندازه کاغذ را وارد کنید.
◆ اتصالات کامپیوتری با سرعت بالا، تا 12000 قطعه در ساعت.
◆ سر تامین هوا از نوع Chuanliu، با چهار مجموعه نازل جلو و چهار مجموعه نازل مکش.
◆ بلوک فیدا از مقوای کم پشته استفاده میکند، که میتواند کاغذ را روی پالت قرار دهد و میتواند پیشانباشته با کمک مسیر را نصب کند.
◆ از چندین مجموعه چشم برقی برای دانستن موقعیت پیشروی خط پایین استفاده کنید و موتور سروو را در دو طرف کاغذ چهره به طور مستقل بچرخانید تا تراز کاغذ بالا و پایین را جبران کند که دقیق و صاف است.
◆ سیستم کنترل الکترونیکی تمام عملکرد، با استفاده از رابط انسان و ماشین و نمایش مدل برنامه PLC، می تواند به طور خودکار شرایط عملیاتی و سوابق کاری را تشخیص دهد.
◆ سیستم تکمیل خودکار چسب می تواند به طور خودکار چسب از دست رفته را جبران کند و با بازیافت چسب همکاری کند.
حداکثر سرعت: 12000 برگ در ساعت
معرفی شعبه:
1. تغذیه کاغذ پایین
از سیستم کنترل الکتریکی سروو موتور وارداتی با مکش NITTA ژاپن استفاده کنید
تسمه برای ساخت اینورتر قدرت مکش و تسمه توسط غلتک آب تمیز می شود.ثبت اختراع
فن آوری برای اطمینان از عملکرد ساده و روان راه راه و مقوا.
2. مکانیسم تغذیه ورق بالا
هم نازل بلند کردن کاغذ و هم نازل تغذیه فیدر اختصاصی خودکار سرعت بالا را می توان آزادانه تنظیم کرد تا با کاغذ نازک و ضخیم سازگار شود.همراه با پمپ بکر.اطمینان حاصل کنید که کاغذ تغذیه بالا سریع و روان اجرا می شود.
3. سیستم الکتریکی
مطابق با الزامات CE اروپا طراحی شده است، از پایداری ماشین، راندمان بالا و خرابی کم اطمینان می دهد.با استفاده از رابط انسان و ماشین و ترکیب PLC، تمام اطلاعات مانند هشدار، تشخیص خطا، خرابی ها و سرعت عملکرد و غیره را در یک نگاه روی صفحه نمایش دهید.
4. PRE-STACK PART
سیستم پیش شمع با عملکرد از پیش تعیین شده را می توان به عنوان اندازه کاغذ از طریق صفحه لمسی تنظیم کرد و به طور خودکار جهت گیری کرد تا زمان تنظیم را به طور موثر کاهش دهد.
5. انتقال
تسمه سنکرون گیت همراه با بلبرینگ SKF به عنوان انتقال اصلی برای اطمینان از پایداری استفاده می شود.هر دو غلتک فشار، غلتک مرطوب کننده و مقدار چسب را می توان به راحتی توسط دسته با رمزگذار مکانیکی تنظیم کرد.
6.سیستم موقعیت یابی چپ به راست
7. سیستم موقعیت یابی و غلتک چسب
استفاده از مجموعه های متعدد حسگر فوتوالکتریک در موقعیت نسبی ورق های پایین،
صفحات بالایی را در دو طرف سروو موتور کنترل کنید تا عمل جبران مستقل انجام شود، به طوری که موقعیت دقیق کاغذ بالا و کاغذ پایین را انجام دهید.
غلتک فولادی ضد زنگ، هرگز زنگ نمی زند، پس از آسیاب باریک،
حداقل مقدار چسب روکش شده به طور مساوی را تضمین می کند.
غلتک پایین توسط غلتک آب تمیز می شود.
8. سیستم عملیاتی صفحه لمسی
کنترل متمرکز صفحه لمسی را به کار می گیرد، گفتگوی انسان و ماشین را با رابط انسان و ماشین با وضوح بالا درک می کند، و نظارت پویا در زمان واقعی عملکرد و خطا را درک می کند و تنظیم و عیب یابی را راحت تر می کند.
9.سیستم تغذیه لبه پیشرو (اختیاری)
این سیستم برای انتخاب، مناسب تر برای اندازه بزرگ و ورق های ضخیم پایین است.
10. تغذیه کننده سروو بدون محور(اختیاری)
این سیستم برای انتخاب، مناسب تر برای ورق های بالا سایز بلند است.
11. سیستم مکش بزرگ برای کاغذ پایین(اختیاری)
این سیستم برای انتخاب، اگر محصولات شما با مقوا، تخته راه راه و 3 یا 5 لایه است.شما می توانید این سیستم را انتخاب کنید.
12.سیستم روغن کاری خودکار (اختیاری)
یاتاقان را به طور منظم روغن کاری کنید تا عمر مفید یاتاقان طولانی شود
13. نظارت تصویری (اختیاری)
این گزینه می تواند عملکرد دستگاه را کنترل کند، اپراتور نیازی به راه رفتن مکرر در اطراف دستگاه ندارد.

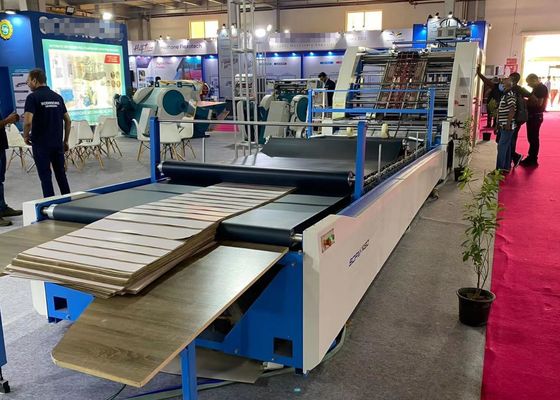

تصویر ماشین
